产品名称:
YJY-60压力表校验器
产品简介:
YJY-60压力表校验器(上海自动化仪表四厂)是用于校验一般压力表及其它测压仪表的设备,其压力可达6MPa(但必须装有精密压力表后才可使用)。
产品详情
YJY-60压力表校验器(上海自动化仪表四厂)是用于校验一般压力表及其它测压仪表的设备,其压力可达6MPa(但必须装有精密压力表后才可使用)。YJY-60压力表校验器(上海自动化仪表四厂)的详细介绍
YJY-60压力表校验器(上海自动化仪表四厂)-白云牌

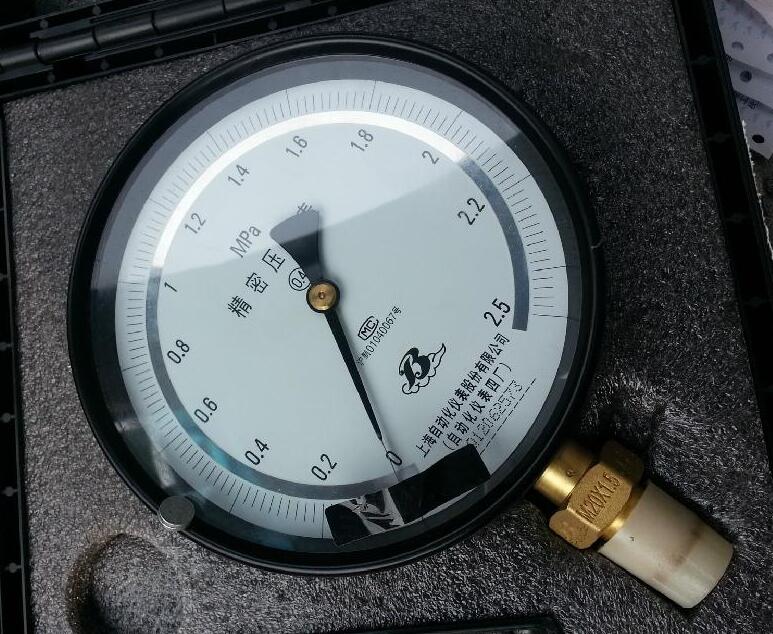

压力表校验器是用于校验一般压力表及其它测压仪表的设备,其压力分别可达6MPa和60MPa(但必须装有精密压力表后才可使用)。注脚带A型表示校验器上装有手掀泵。
主要技术指标
最大校验压力:0~6MPa(YJY-60A,60)
0~60MPa(YJY-600A,600)
传压介质:变压器油(YJY-60A,60)
20#油(YJY-600A,600)
手掀泵加压压力:<1MPa
联接螺母:M20×1.5
重 量:17.5kg
结构原理
校验器由手摇泵(1),油杯(5),两个针形阀(3)(4),手揿泵(2),切断阀和两个单向阀等组成,彼此用导管连通,固定在底座(6)上,针形阀上装有联接螺母,用于联接精密压力表和被检压力表。
打开油杯阀门,油杯里灌满规定的介质,左旋手摇泵手轮使其充满油液,关闭油杯阀门,打开其它阀门,上下压手揿泵,使压力表内充满油液,然后右旋手摇泵手轮,使其达到校验压力进行调校。
外形尺寸 单位:mm
