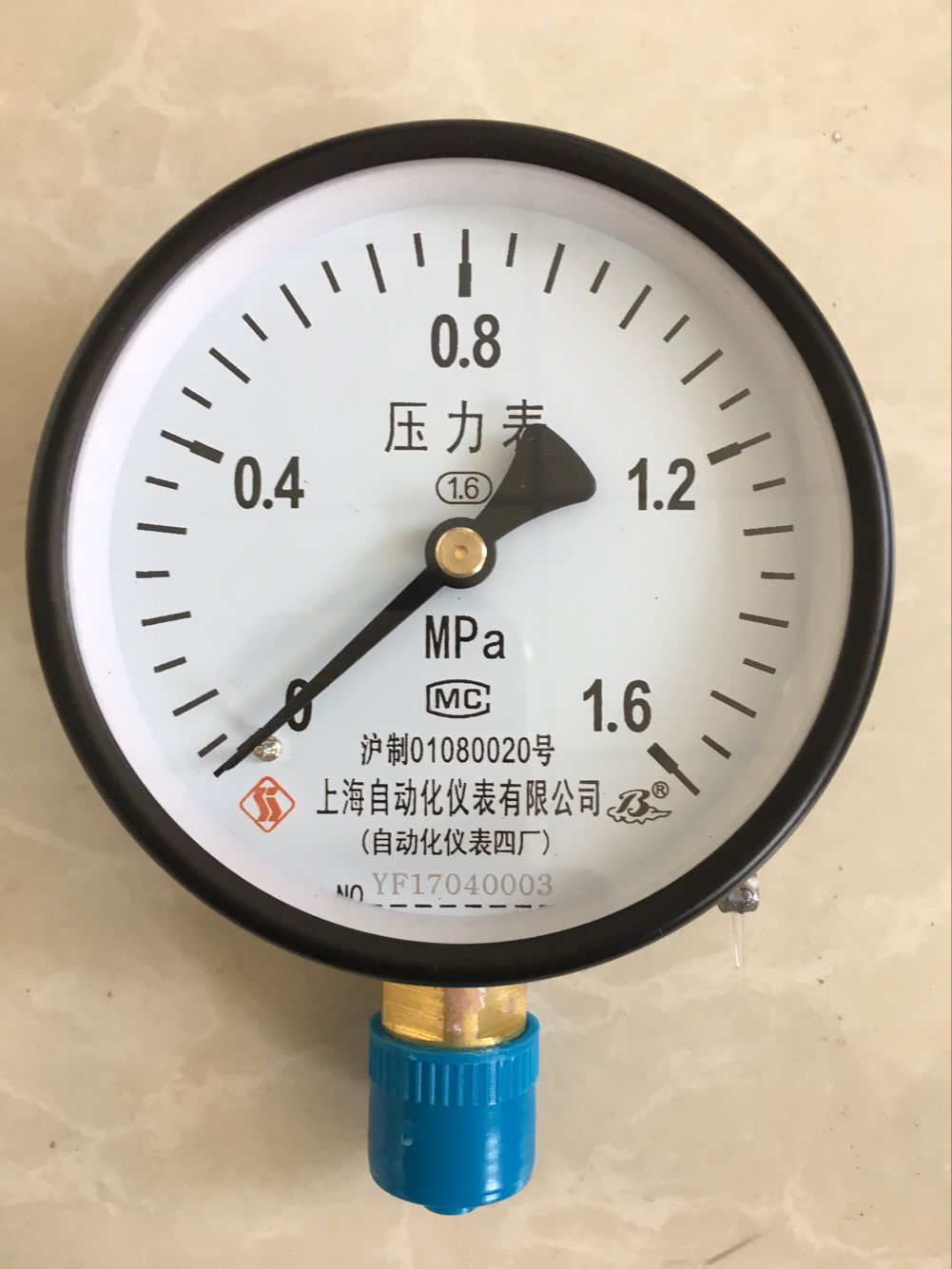

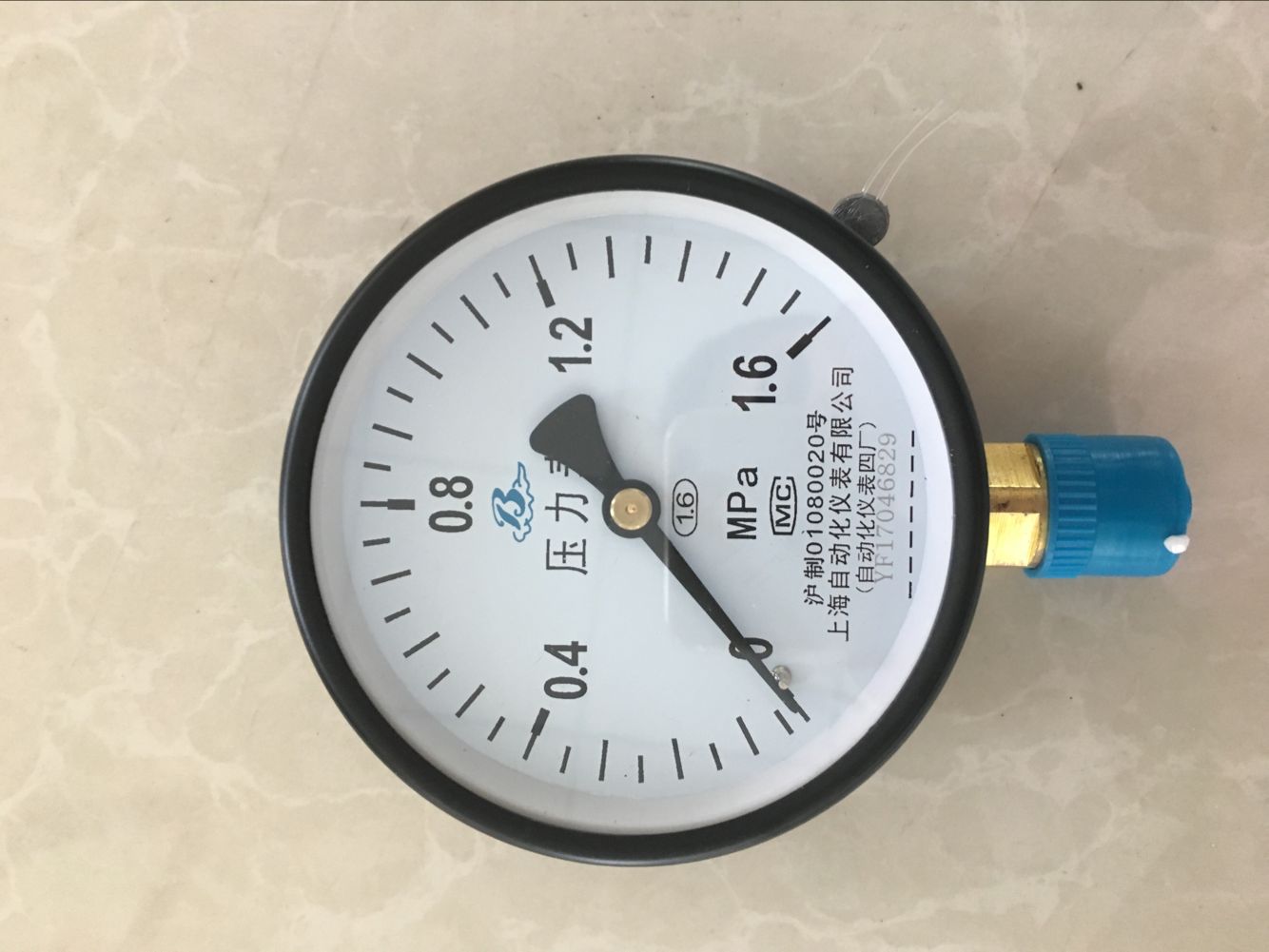

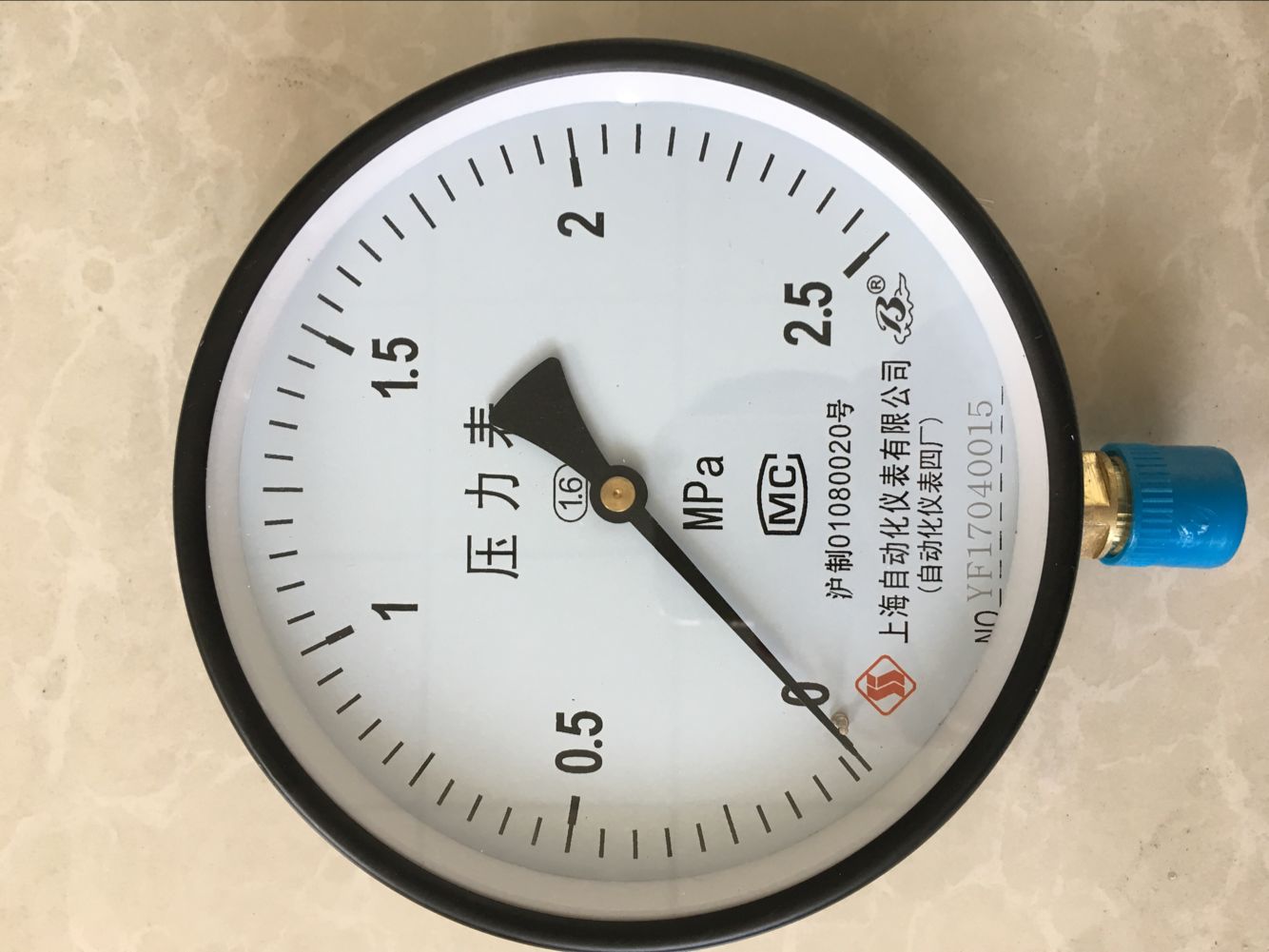

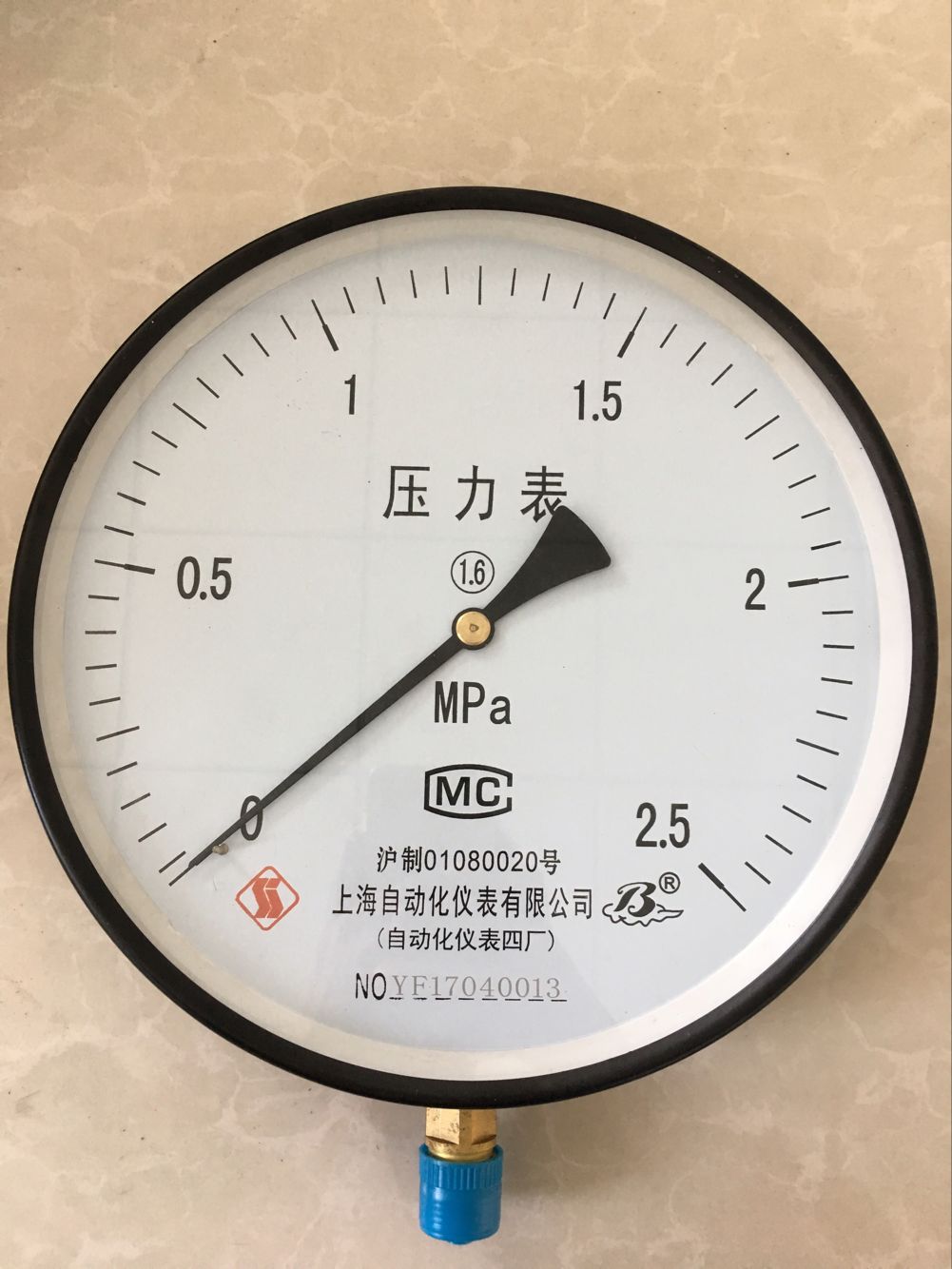

Y-40普通压力表上海自动化仪表四厂-白云牌



Y-40普通压力表上海自动化仪表四厂-白云牌适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

主要技术指标
型号
Y-40

Y-40Z
Y-60
Y-60Z
Y-60ZT
Y-100

Y-100ZT
Y-150

Y-150ZT
Y-200

Y-250
公称直径mm
¢40
¢60
¢100
¢150
¢200、¢250
接头螺纹
M10×1
M14×1.5
M20×1.5
精确度等级
2.5
1.6
测量范围
MPa
0~0.1;0.16;0.25;0.4;0.6;1;1.6;2.5;4;6
0~0.6;1;1.6;2.5;4;6
0~10;16;25
0~10;16;25;40;60
-0.1~0
-0.1~0;-0.1~0.06;0.15;0.3;0.5;0.9;1.5;2.4

使用环境条件:-40~70℃,相对湿度不大于85%
温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
主要零部件材质:
接头:铜合金HPb59-1;
弹簧管:磷铜QSn4-0.3;
机芯:铜合金;
外壳--钢板0.8F

Y-40普通压力表上海自动化仪表四厂-白云牌结构原理
    仪表的测量系统由接头、弹簧管和传动机构组成。通过指针指示仪表读数。

外形尺寸
型号
D(¢)
d
d1(¢)
L
d0(¢)
B
H
d2(¢)
H1
H2
Y-40
40
M10*1
4
10

58
23


8.5
Y-40Z
40
M10*1
4
10

44
23


0
Y-60
60
M14*1.5
5
14

56
28


10.5
Y-60Z
60
M14*1.5
5
14

56
28


0
Y-60ZT
60
M14*1.5
5
14
72
56
28
5
24
0
Y-100
100
M20*1.5
6
20

90
42


16
Y-100ZT
100
M20*1.5
6
20
118
83
43
5.5
25
24
Y-150
150
M20*1.5
6
20

116
44


16
Y-150ZT
150
M20*1.5
6
20
165
85
45
5.5
27
35
Y-200
200
M20*1.5
6
20

140
46


16
Y-250
250
M20*1.5
6
20

170
60
