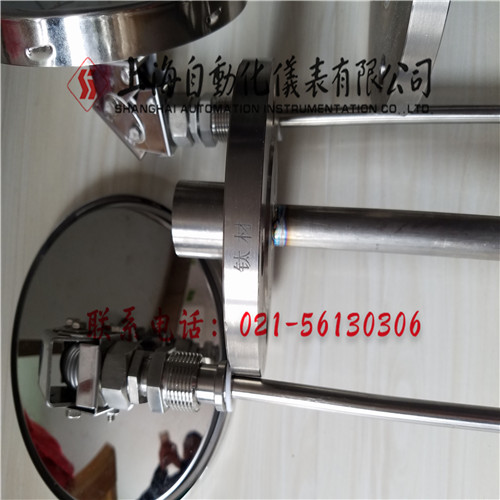

WSS-501双金属温度计上自仪三厂是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
一、工作原理
WSS双金属温度计是利用绕制成螺旋管状的双金属片一端固定，另一端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度。具有无需外接电源、无污染、易读数、牢固耐用度热点。
二、独特优势
1、WSS双金属温度计防水、防尘达IP65
2、可防腐蚀、防震，仪表整体采用不锈钢，适用于腐蚀性场合。
3、充油型双金属温度计表盘内灌了油，使指针增加了阻尼，起到了抗震作用。
4、热套式双金属温度计在设备检修或双金属温度计损坏需更换时，不必降温、降压、停机，只需要卸换表芯即可，企业可免除不必要的经济损失，实现连续生产。
5、电接点双金属温度计带有机械电接触装置，当被测介质温度变化时，自由端上的细轴带动指针及动触点转动，在刻度盘上指示出温度的变化值，当其与定触点接触或断开的瞬时，使外接电路系统中的继电器及接触器动作，以达到自动控制和报警的目的。
6、本仪表结构可靠，外观新颖、轻巧、美观。
三、外形及尺寸
1、外形
2、尺寸
四、安装固定形式
五、型号及规格
万向型
型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定形式 | |
D | L | |||||
WSS-480 | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 |
WSS-580 | Φ150 | |||||
WSS-481 | Φ100 | 可动外螺纹 | ||||
WSS-581 | Φ150 | |||||
WSS-482 | Φ100 | 可动内螺纹 | ||||
WSS-582 | Φ150 | |||||
WSS-483 | Φ100 | 固定螺纹 | ||||
WSS-583 | Φ150 | |||||
WSS-484 | Φ100 | 固定法兰 | ||||
WSS-584 | Φ150 | |||||
WSS-485 | Φ100 | 卡套螺纹 | ||||
WSS-585 | Φ150 | |||||
WSS-486 | Φ100 | 卡套法兰 | ||||
