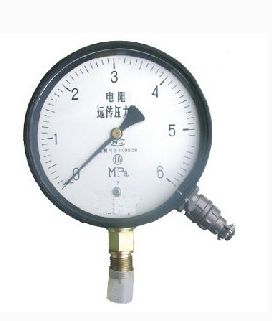

电阻远传压力表通过仪表内部的滑动电阻发送器把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制,此外本仪表能够同时就地指示压力(便于现场工艺检查)。本仪表还可以与膜片隔离器(隔离体)连接,制成电阻远传隔膜压力表,可测量腐蚀性较强、黏度大、易结晶介质的压力。电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

名称:电阻远传压力表
可在线通过咨询了解详情

通过以下按钮进入下一步
电阻远传压力表本仪表由一个弹簧压力表和一个滑线电阻式发送器等的组成。

仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被侧压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一相应的读数值。同时,一次仪表也指示相应的压力值。


电阻远传压力表主要技术指标

精确度等级:1.5

发送器起始电阻值:3~20Ω

发送器满度电阻值:340~400Ω

发送器接线端①②外加电压不大于6V

使用环境条件:-40~60℃,相对湿度不大于 85% ,且震动和被测(控)介质的急剧脉动

应对仪表正常工作无明显影响。

温度影响:使用温度偏离20±5℃时。其温度附加误差不大于 0.4%/10 ℃。

重  量:1.2Kg

电阻远传压力表测量范围

测量范围 Mpa

0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;

0~1;0~1.6;0~2.5;0~4;0~6

0~10;0~16;0~25;0~40;0~60

-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;

-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4
