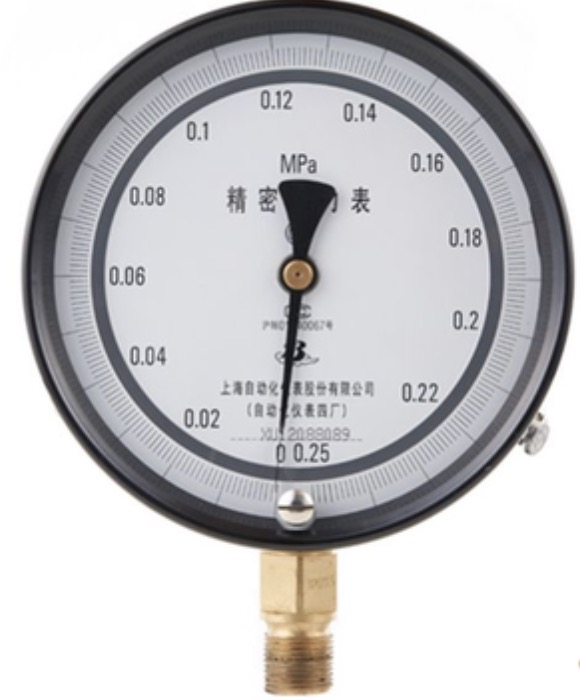

    YB-150B精密压力表0.25级上海自动化仪表四厂现货供应

    现价:610.00
    需求请联系客服:0
    折扣:0
    数量:

    库存 0

    • 详情
    • 评价

    产品介绍


    精密压力表主要用来校验工业用普通压力表也可用于精密测量对铜合金和合金结构钢等无腐蚀性、非结晶、非凝固的各种介质的压力。
    YB-150A型在标度线下设有镜面环,使仪表读数更清晰精确,外形美观新颖。精确度为0.4级。
    YB-150B型在标度线下设有镜面环,并带有调零装置,精确度为0.25级。


    主要技术指标


    弹簧管材料 测量范围Mpa
    锡磷青铜 -0.1~0;0~0.1;0~0.16;0~0.25;
    0~0.4;0~0.6;0~1;
    0~1.6;0~2.5;0~4;0~6(A型)
    络钒钢 0~6(B型);0~10;0~16;
    0~25;0~40;0~60

    结构与原理


    仪表由测量系统指示部分和外壳部分组成。仪表有较好的密封性并设有检封装置,能保护气内部测量机构免受机械损伤和污秽浸入。
    仪表的作用原理是基于弹性元件(测量系统中的弹簧管)变形。在被测介质的压力作用下,迫使弹簧管之末端产生相应弹性变形—位移,借助于拉杆经齿轮传动机构的传动并予放大,由固定于齿轮上的指针逐渐将被测值在度盘上指示出来。


    外形图


    YB-150A                                                               YB-150B


    主要参数
    精确度 0.4(A型)
    0.25(B型)
    环境温度 5~40℃
    相对湿度 ≤80%
    温度影响 使用环境温度如偏离20 ± 3℃时,则须考虑温度附加误差0.4%/10%℃(A型)
    使用环境温度如偏离20 ± 2℃时,则须考虑温度附加误差0.4%/10%℃(B型)
    净重 1kg(A型)
    1.4kg(B型)
    外形尺寸 约150 x191x51毫米(A型)
    约150 x191x58毫米(B型)
