    产品名称：

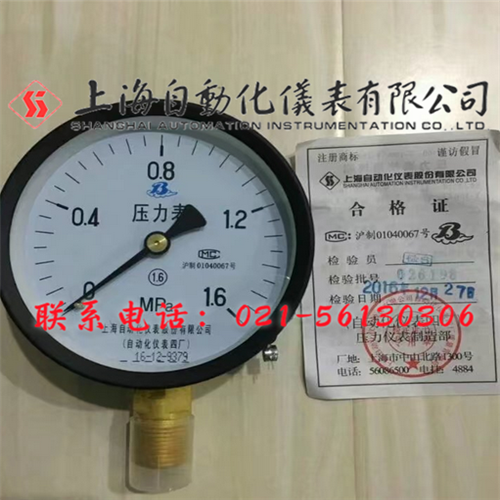

    Y-250普通压力表 上海自动化仪表四厂
    产品简介：
    普通压力表适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。联系电话：021-56130306
    13918133248
    在线询价

    产品详情

    Y系列普通压力表

    普通压力表适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

    YC-60、YC-100、YC-150为船用压力表。 QQ截图20170327192522.png

    一、主要技术指标

    型号Y-40

    Y-40Z    		Y-60
    Y-60Z
    Y-60ZT    		Y-100

    Y-100ZT    		Y-150

    Y-150ZT    		Y-250
    公称直径mmø40ø60ø100ø150ø250
    接头螺纹M10×1M14×1.5M20×1.5
    精确度等级2.51.5
    测量范围
    MPa    		0~0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；60~0.6；1；1.6

    		0~10；16；250~10；16；25；40；602.5；4；6
    -0.1~0；-0.1~0.06；0.15；0.3；0.5；0.9；1.5；2.4


    使用环境条件：-40~70℃，相对湿度不大于85%
      温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）

    二、结构原理

    仪表的测量系统由接头与弹簧管组成，由于被测压力的变化使弹簧管自由端产生位移，借连杆带动扇形传动齿轮端部的指针旋转，在度盘指示相应的压力数值。为了消除扇形齿轮转轴齿轮间的间隙活动，在转轴齿轮上装置了盘形游丝。





    三、外形尺寸

    型号D（Ø）D1（Ø）d0（Ø）d2（Ø）ABCHL
    Y-4042


    		838
    		2311
    Y-6060


    		1457
    		3414
    Y-100100


    		2088
    		4520
    Y-150150


    		20116
    		5120
    Y-40Z42



    		39
    		239
    Y-60Z60



    		55
    		3414
    Y-60ZT6085725
    		6003714
    Y-100ZT1001301186
    		90324820
    Y-150ZT1501801656
    		96535020
    Y-250250


    		25170
    		6020
