产品名称：

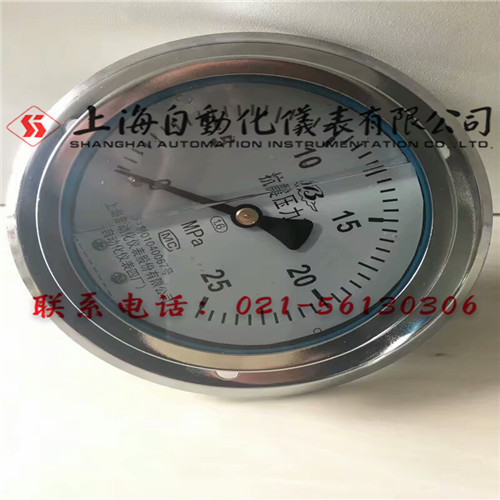

Y-100普通压力表 上海自动化仪表四厂
产品简介：
普通压力表适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。 联系电话：021-56130306
产品详情
Y系列普通压力表
普通压力表适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
YC-60、YC-100、YC-150为船用压力表。
一、主要技术指标
| 型号 | Y-40 Y-40Z | Y-60 Y-60Z Y-60ZT | Y-100 Y-100ZT | Y-150 Y-150ZT | Y-250 |
| 公称直径mm | ø40 | ø60 | ø100 | ø150 | ø250 |
| 接头螺纹 | M10×1 | M14×1.5 | M20×1.5 | ||
| 精确度等级 | 2.5 | 1.5 | |||
|
测量范围 MPa | 0~0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6 | 0~0.6；1；1.6 | |||
| 0~10；16；25 | 0~10；16；25；40；60 | 2.5；4；6 | |||
| -0.1~0；-0.1~0.06；0.15；0.3；0.5；0.9；1.5；2.4 | |||||
使用环境条件：-40~70℃，相对湿度不大于85%
温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
二、结构原理
仪表的测量系统由接头与弹簧管组成，由于被测压力的变化使弹簧管自由端产生位移，借连杆带动扇形传动齿轮端部的指针旋转，在度盘指示相应的压力数值。为了消除扇形齿轮转轴齿轮间的间隙活动，在转轴齿轮上装置了盘形游丝。
三、外形尺寸
| 型号 | D（Ø） | D1（Ø） | d0（Ø） | d2（Ø） | A | B | C | H | L |
| Y-40 | 42 | 8 | 38 | 23 | 11 | ||||
| Y-60 | 60 | 14 | 57 | 34 | 14 | ||||
| Y-100 | 100 | 20 | 88 | 45 | 20 | ||||
| Y-150 | 150 | 20 | 116 | 51 | 20 | ||||
| Y-40Z | 42 | 39 | 23 | 9 | |||||
| Y-60Z | 60 | 55 | 34 | 14 | |||||
| Y-60ZT | 60 | 85 | 72 | 5 | 60 | 0 | 37 | 14 | |
| Y-100ZT | 100 | 130 | 118 | 6 | 90 | 32 | 48 | 20 | |
| Y-150ZT | 150 | 180 | 165 | 6 | 96 | 53 | 50 | 20 | |
| Y-250 | 250 | 25 | 170 | 60 | 20 |
