产品名称：

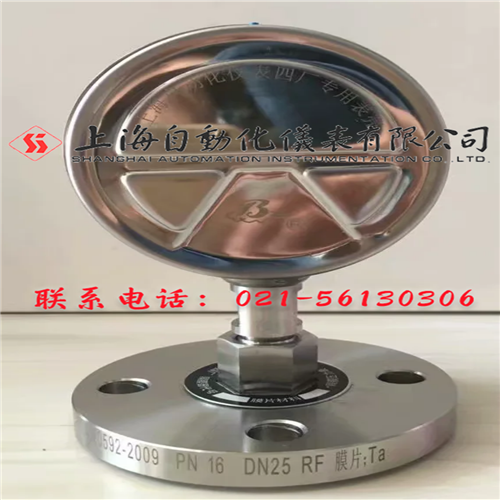

YPF-150A 膜片式压力表
产品简介：
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于膜片材料。联系电话：021-56130306
产品详情
YPF-150A 膜片式压力表
产品简介
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于膜片材料。
结构原理
仪表由测量系统（包括法兰接头、波纹膜片）、传动指示机构（包括连杆、齿轮传动机构、指针和度盘）和外壳（包括表壳和罩圈）等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
仪表的作用原理是基于弹性元件（测量系统上的膜片）变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
主要技术指标精确度等级：2.5级
使用环境温度：-40～＋70℃；相对温度不大于90%。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃。
工作位置：垂直安装。
外壳防护等级：符合IP64。
型号表示
| Y | P | F | － | 规格 | 内容 | ||
| 100 | Ф100mm | ||||||
| 150 | Ф150mm | ||||||
|
表 面 外 径 | － | ||||||
| A | 膜片压力表M20×1.5外螺纹接口 | ||||||
| B | 不锈钢膜片压力表M20×1.5外螺纹接口 | ||||||
| B－F | 法兰不锈钢膜片压力表25－4.0HGJ法兰 | ||||||
|
类 型 | |||||||
| Y | P | F | － | □ | － | □ | |
标度范围、外形尺寸及重量
| 型号 | 标度范围 | 承压部寸D1 | 表壳外径D | 重量Kg |
| YPF-100A |
0～0.06、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4Mpa | Ф85 | Ф100 | 1.6 |
|
YPF-100B YPF-100B-F | ||||
| Ф115 | ||||
| YPF-150A | Ф85 | Ф150 | 1.8 | |
|
YPF-150B YPF-150B-F | ||||
| Ф115 | ||||
|
YPF-100B YPF-100B-F |
0～1.6、0～2.5、0～4、0～6、0～10 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0、-16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、-8～8、-12～12、-20～20*KPa | Ф160 | Ф100 | 2.9 |
|
YPF-150B YPF-150B-F | Ф160 | Ф150 | 3.2 |
导压系统及外壳等主要零件的材料
| 型号 | 名称 | 导压系统 | 表壳材料 | ||
| 膜片 | 法兰接头 | 密封垫圈 | |||
|
YPF-100A YPF-150A | 膜片压力表 |
Cr15Ni7MO (PH15-7MO) 316L(≤25KPa) | 1Cr18Ni9 | 丁腈橡胶 | 铸铝 |
|
YPF-100B YPF-150B | 不锈钢膜片压力表 | 聚四氟乙烯 | 1Cr18Ni9 | ||
|
YPF-100B-F YPF-150B-F | 法兰不锈钢膜片压力表 | ||||
| YPF-100A | YPF-100B | YPF-100B-F | YPF-150A | YPF-150B | YPF-150B--F | |
| D | Φ100 | Φ110 | Φ110 | Φ150 | Φ160 | Φ160 |
| H | 66 | 66 | 66 | 91 | 91 | 91 |
| h | 32 | 32 | 32 | 32 | 32 | 36 |
