    产品名称:
    WRR-130铂铑热电偶价格
    产品简介:
    WRR-130铂铑热电偶 上海自动化仪表三厂根据国家规定,我公司生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。上海自动化仪表三厂

    产品详情

    WRR-330铂铑热电偶 上海自动化仪表三厂的详细资料


    根据国家规定,我公司生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。

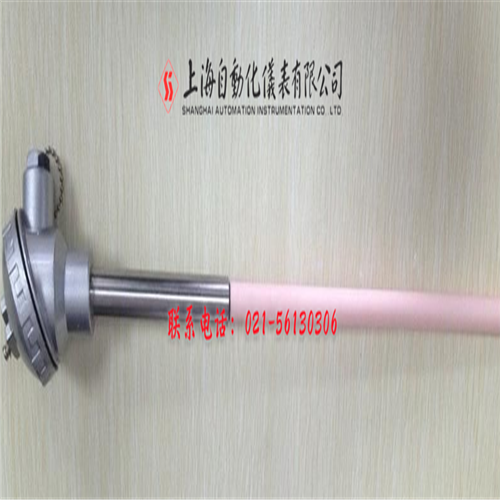

    QQ截图20170401153608.png装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
    测量范围及允许误差范围

    热电偶类别

    代号

    分度号

    测量范围

    基本误差限

    镍铬-康铜

    WRK

    E

    0-800℃

    ±0.75%t

    镍铬-镍硅

    WRN

    K

    0-1300℃

    ±0.75%t

    铂铑 13 -铂

    WRB

    R

    0-1600℃

    ±0.25%t

    铂铑 10 -铂

    WRP

    S

    0-1600℃

    ±0.25%t

    铂铑 30 -铂铑 6

    WRR

    B

    0-1800℃

    ±0.25%t

    注:t为感温元件实测温度值(℃)

    热电偶时间常数

    热惰性级别

    时间常数(秒)

    热惰性级别

    时间常数(秒)

    90-180

    10-30

    30-90

    <10

    热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
    热电偶最小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
    绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)
    高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

    规定的长时间使用温度(℃)

    试验温度(℃)

    绝缘电阻值(Ω)

    ≥600 600 72000
    ≥ 800 800 25000
    ≥1000 1000 5000
