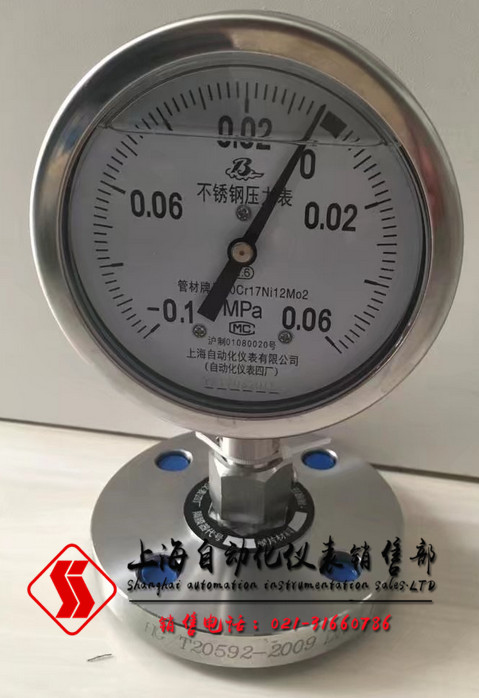

不锈钢隔膜压力表使用环境 上海自动化仪表四厂
发布时间 : 2017-12-04
不锈钢隔膜压力表适用介质
为使通用型压力表能适用丈量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必需防止丈量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗场合，应必需采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。
隔膜表耐蚀性
隔膜表的耐蚀性可通过合适的选择与丈量介质接触部门的隔膜、法兰及密封垫圈的资料来保证。
隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程中丈量流体介质压力之用
2不锈钢隔膜压力表测量范围:MPa-0.1~000.100.1600.2500.400.601.001.602.504.006.00100160250400600~1000~160
※ 标刻度单位及量程可按客户要求订做
3不锈钢隔膜压力表隔膜片材料：316SS316LSS蒙乃尔合金、纯钽、纯钛、哈式合金、PTFE
4不锈钢隔膜压力表仪表壳体资料：304SS316SS酚醛塑料、PVC
5不锈钢隔膜压力表仪表接头及下隔膜体材料：316SS304SS
6不锈钢隔膜压力表充油类型：硅油
7不锈钢隔膜压力表连接尺寸：
1螺纹连接：M201.5G1/2"NPT1/2"等）
2法兰连接：
A
机械工业部尺度GB81-59平焊钢法兰》
B化学工业部尺度HG20592-97钢制管法兰》
C可根据用户特殊需要生产。
8不锈钢隔膜压力表指示仪表外径：Φ100mmΦ150mm
9不锈钢隔膜压力表工作条件：
1工作压力：静负荷：用至测量上限的3/4
交变负荷：用至丈量上限值的2/3
短时压力：用至丈量上现值
2温度：环境温度：-2555℃
被测介质温度：-2580℃
10不锈钢隔膜压力表使用与维护
1仪表必需垂直装置，搬运、装置时应防止碰撞和振动。
2仪表宜在周围环境温度为-40℃～+70℃，相对湿度不大于80%场所使用,高温使用请加装散热设备。
3仪表在丈量稳定负荷时不得跨越丈量上限的2/3丈量稳定压力时，不得跨越丈量上限的1/2最低压力，两种情况下，都不应低于丈量上限的1/3
4丈量腐蚀性介质，可能结晶的介质，粘度较大介质和剧变稳定压力时应添加隔离装置和缓冲装置。
5仪表应经常进行检定（至少三个月一次）
6每次定做时请说明所要测量的介质，以便使用效
11不锈钢隔膜压力表型号及型式
产品型号
连接方式
使用范围
YTPFN-100ML
YTPFN-50ML
螺纹连接
用于环境恶劣、设备振动较大的场所，丈量腐蚀性介质的压力
YTPFN-100MF
YTPFN-150MF
法兰连接
用于环境恶劣、设备振动较大的场所，丈量粘度较大、易结晶介质的压力
