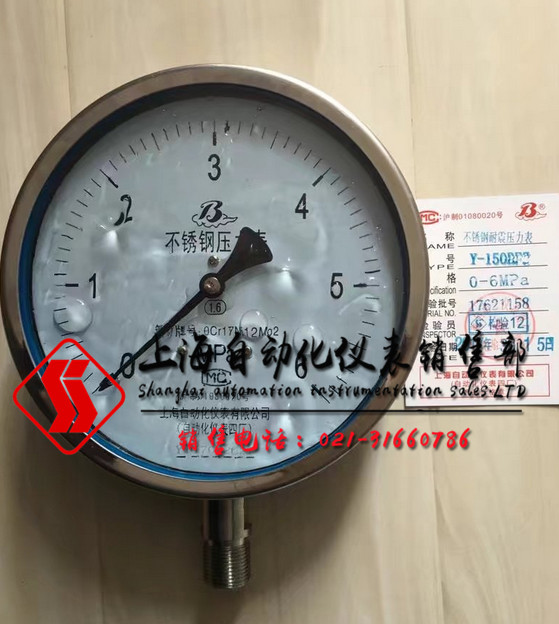

压力表Y-60BFZ 上海自动化仪表
产品介绍:
不锈钢压力表广泛应用于石油、化工、化钎、冶金、电站等工业部门中对耐腐、抗振有要求较高的工艺流程中测量各种流体介质的压力。本仪表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。
Y-B系列不锈钢压力表型号表示如下：
|
Y |
□ 仪表公称直径及安装形式 |
B |
□ 功能 |
|
压力表 |
60、100、150分别表示直径为60、100、150mm的径向直接安装式 63、103、153分别表示直径为60、100、150 mm的轴向嵌装式 |
不锈钢 |
F－耐腐： FZ－耐腐抗振 |
|
型号 |
标度范围MPA(HG-PSI) |
精确等级 |
|
Y-60B-F(不锈钢径向型) Y-60B-FZ(不锈钢耐震径向型) Y-63B-F(不锈钢轴向带边) Y-63B-FZ(不锈钢耐震轴向带边) |
0-0.6、1、1.6、2.5、4、6、10、16、25、40、60 -0.1-0.5、0.9、1.5、2.4 |
2.5 |
|
Y-100B-F(不锈钢径向型) Y-100B-FZ(不锈钢耐震径向型) Y-150B-F(不锈钢径向型) Y-150B-FZ(不锈钢耐震径向型) Y-103B-F(不锈钢轴向带边) Y-103B-FZ(不锈钢耐震轴向带边 Y-153B-F(不锈钢轴向带边) Y-153B-FZ(不锈钢耐震轴向带边 |
0-0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60 -0.1-0、0.06、0.15、0.3、0.5、0.9、1.5、2.4 (-30-0、15、30、60、100、150 0-15、30、60、100、200、300、400、600、800、1000、1500、2000、3000、4000、6000、10000 |
1.6级 |
注：括号内的标度范围和精确度等级仅供特殊订货。
导压系统及外壳等材质
|
零件名称 |
材料牌号 |
|
|
Y-60B |
Y-100B、Y-150B |
|
|
接头 |
0Cr18Ni9(304) |
0Cr17Ni12Mo2(316) |
|
弹簧管 |
0Cr18Ni9Ti(321) |
0Cr17Ni12Mo2(316) |
|
外壳 |
0Cr18Ni9 |
|
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接头螺纹d |
|
60 |
76 |
4.5 |
≤60 |
/ |
14 |
36 |
66 |
M14×1.5;Z1/4"(NPT)等 |
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20×1.5; |
|
150 |
165 |
5.8 |
≤125 |
≤60 |
结构原理：
仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或切、甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
使用环境温度：-25-70℃(外壳内充液)
-40-70℃(外壳内不充液)
温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
抗工作环境振动：V.H.4(外壳内充液)
V.H.3(外壳内不充液)
