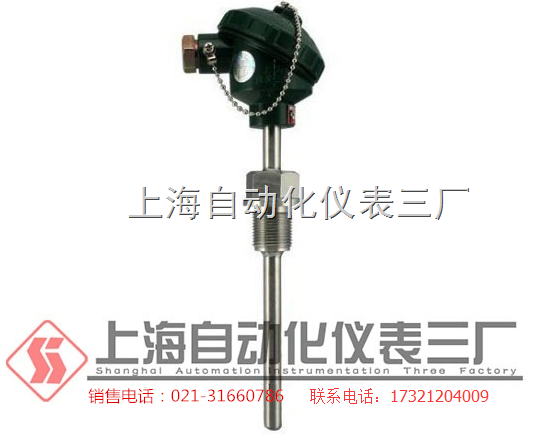

WZP-269固定螺纹式热电阻，上海固定螺纹式热电阻价格
工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的Pt100铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻，应符合JB/T8622-1997及JB/T8623-1997标准。
WZP-269装配式热电阻主要技术指标
测温范围和准确度
|
热电阻类别 |
测量范围℃ |
分度号 |
允许偏差△t℃ |
|
WZP型铂电阻 |
-200～420 |
Pt100 |
B级 允差±（0.30+0.005︱t︱） |
|
A级 允差±（0.15+0.002︱t︱） |
|||
|
WZC型铜电阻 |
-150～100 |
Cu50 |
-50～100℃ 允差±（0.30+6.0×10-3t） |
注：式中“t”为感温元件的实测温度绝对值。
热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻值R0的比值：（R100/R0）
分度号Pt100：A级 R0=100±0.06Ω，B级 R0=100±0.12Ω
分度号Cu50：R0=50±0.05Ω
热响应时间：在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间用T0.5表示。
热电阻公称压力：一般指在该工作温度下保护管所能承受的外压（静压）而不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速和种类有关。
热电阻最小置入深度
lmin＝l元+15D
lmin－最小可用置入深度
l元－感温元件长度
D－保护管外径
自然影响：通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
绝缘电阻：常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
WZP-269装配式热电阻工作原理
工业用热电阻分铂热电阻和铜热电阻两大类。
热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。
装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。
WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录或调节仪同时检测同一地点温度的场合。WZC型铜电阻的感温元件是一个铜丝绕组。
WZP-269装配式热电阻型号规格
◆固定螺纹式热电阻
|
热电阻类别 |
产品型号 |
分度号 |
测量范围℃ |
保护管材料 |
规格 |
热响应时间T0.5S |
|
|
总长Lmm |
置深lmm |
||||||
|
单支铂热电阻 |
WZP-269 |
Pt100 |
-200～300 |
不锈钢1Cr18Ni9Ti |
160 185 235 285 335 |
75 100 150 200 250 |
＜30 |
|
双支铂热电阻 |
WZP2-269 |
＜45 |
|||||
|
铜热电阻 |
WZC-269 |
Cu50 |
-50～100 |
不锈钢1Cr18Ni9Ti |
＜120 |
||
|
铂热电阻 |
WZP-270 |
Pt100 |
-200～420 |
不锈钢1Cr18Ni9Ti |
95 105 130 155 205 |
40 50 75 100 150 |
＜15 |
|
铜热电阻 |
WZC-270 |
Cu50 |
-50～150 |
＜45 |
|||
|
铂热电阻 |
WZP-280 |
Pt100 |
-200～300 |
不锈钢1Cr18Ni9Ti |
175 200 250 300 350 |
75 100 150 200 250 |
＜30 |
260、269型直径型号对照表
|
产品型号 |
直径d mm |
|
WZP-260 |
￠10 |
|
WZP2-260 |
￠10 |
|
WZP-269 |
￠12 |
|
WZP2-269 |
￠12 |
|
WZC-269 |
￠12
|
