    磁助电接点压力表如何使用跟选型
    发布时间 : 2018-12-13

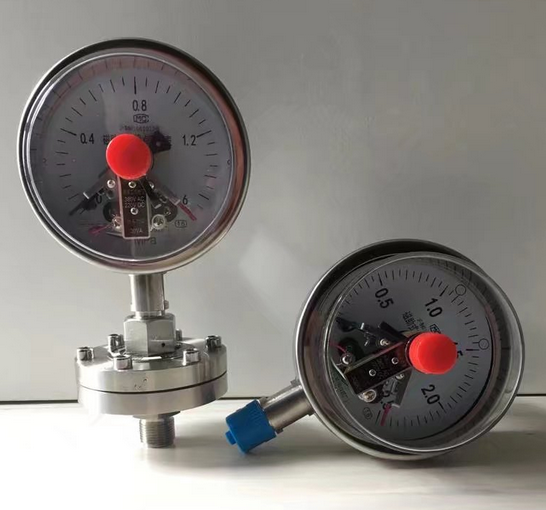

    磁助电接点压力表 广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常,以表经与相应的电气器件(如继电器及接触器等)配套使用,即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

    为能适应被测对象的各异和需求,本系列仪表在原有普通型和专用型的基础上,又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号和产品。

    不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外,而且又具有测控并茂、安装简单、维护量小等优点,因此,它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

    仪表由测量系统、指示装置、磁动电接点装置、外壳、调整装置和接线盒(插头座)等组成。

    仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下,迫使弹簧管之末端产生相应的弹性变形—位移,借助接杆经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指示指针(连同触头)逐将被测值在度盘上指示出来。与此同时,当其与设定指针上的触头(上限或下限)相接触(动断或动合)的瞬时,致使控制系统中的电路得以断开或接通,以达到自动控制和发信报警的目的。

    型号标示

    Y

    X

    C

    规格

    内容

    仪表类别

    压力仪表

    控制方式

    缓行接点位式开关

    接点装置接点形式

    :

    磁助作用式

    A


    适用于氨及其混合物

    G


    带有隔离装置


    -





    100、150分别表示直径为100、150mm的径向式


    102表示直径为100mm的径向后边式


    103、153分别表示直径为100、150mm的轴向嵌装式

    B




    -




    其它功能

    F-耐蚀;Z-抗振;FZ-耐蚀抗振


    Y

    X

    C

    -

    B

    -
