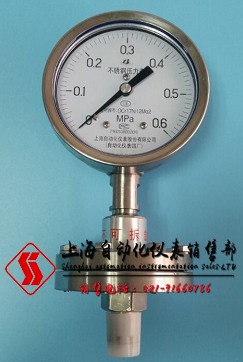

上海自动化仪表四厂不锈钢隔膜压力表不锈钢隔膜压力表主要用于测量微小压力和负压，隔膜压力表测量精度高，如果有晶体介质，则需要膜片或隔膜具有一定的耐腐蚀性，可以测量压力或负压。我们上海自动化仪表四厂的隔膜压力表以膜片作为测量元件，膜片直接通过压力传至连杆，直接显示在隔膜压力表上。范围最小-1kpa，最大2. 5Mpa。本实用新型适用于测量具有一定腐蚀性，粘性介质和非结晶或不凝固的各种流体介质的压力和负压。

   隔膜压力表主要用于测量微小压力和负压，隔膜压力表测量精度高，如果有晶体介质，则需要隔膜密封件。波纹管压力表是对小压力敏感的膜传感器，最小范围为-60kpa，最大为60Kpa。适用于测量气体介质的微压力和负压力。

   上海自动化仪表有限公司不锈钢隔膜压力表，测量腐蚀，结晶介质等，隔膜压力表通过隔离液作为传输介质，因此它不能测量很小的压力。隔膜压力表在仪表弹簧管内作为测量元件，膜片只能隔离传动，而不是敏感作用，范围是弹簧管的范围，通常可以在0.1-40MPa。隔膜压力表是由隔膜隔离器和通用压力表组成的系统。适用于高温介质压力测量，腐蚀性强，粘度高，易结晶，固体沉淀，必须避免测量介质直接进入通用压力表，防止沉积物积聚和易清洗。

不锈钢隔膜压力表的结构原理

    当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P－△P的压力国。当隔膜的刚性足够小时，则P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。控制器由密度检测系统和触点装置组成。

  采用带温度补偿的压力测量方式,对密封容器中SF6气体在某一密度值所对应的压力值进行检测和控制,实现对气体密度监测的目的.

  在密封容器中,某一温度(20℃)下的SF6气体压力值可视作该温度(20℃)下的气体密度值.我们把20℃时气体压力值作为其对应密度的代表值,并均以此作为标度值.当环境温度变化时,由温补元件补偿因温度变化所引起的气体压力变化值.因此,只要SF6气体密度不变,继电器的指示值也不变.

  密度检测系统由敏感元件、传动机构、温补元件和指示装置等构成。当气体密度变化时，通过敏感元件的位移，经传动机构转换成指示值。当环境温度变化影响，则由温补元件进行补偿修正。

  触点装置在当SF6气体密度降到某一设定值时，按预先设定值，立即正确、可靠地发出报警和闭锁控制信号，以确保高压电气设备的正常安全运行。
